G01 Compression platens

Back

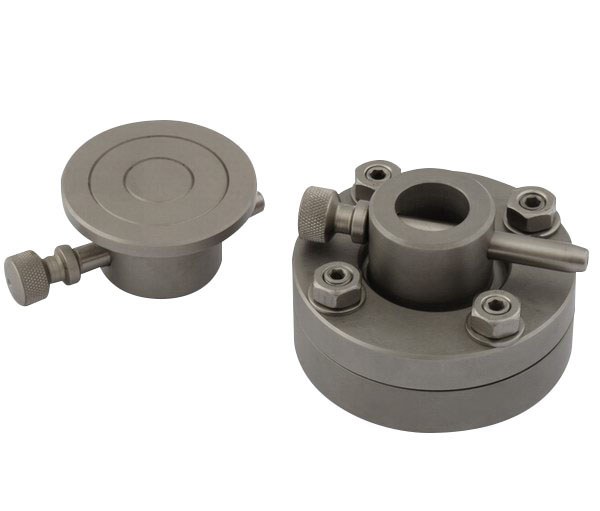

Description: Description: Description: Description: tn_TH23-56-Ni+THS223k-56-Ni

TH23-56-Ni + THS223k-56-Ni

Compression platens, Ø 56 mm
Self-aligning and fixable, angle ±1.5°

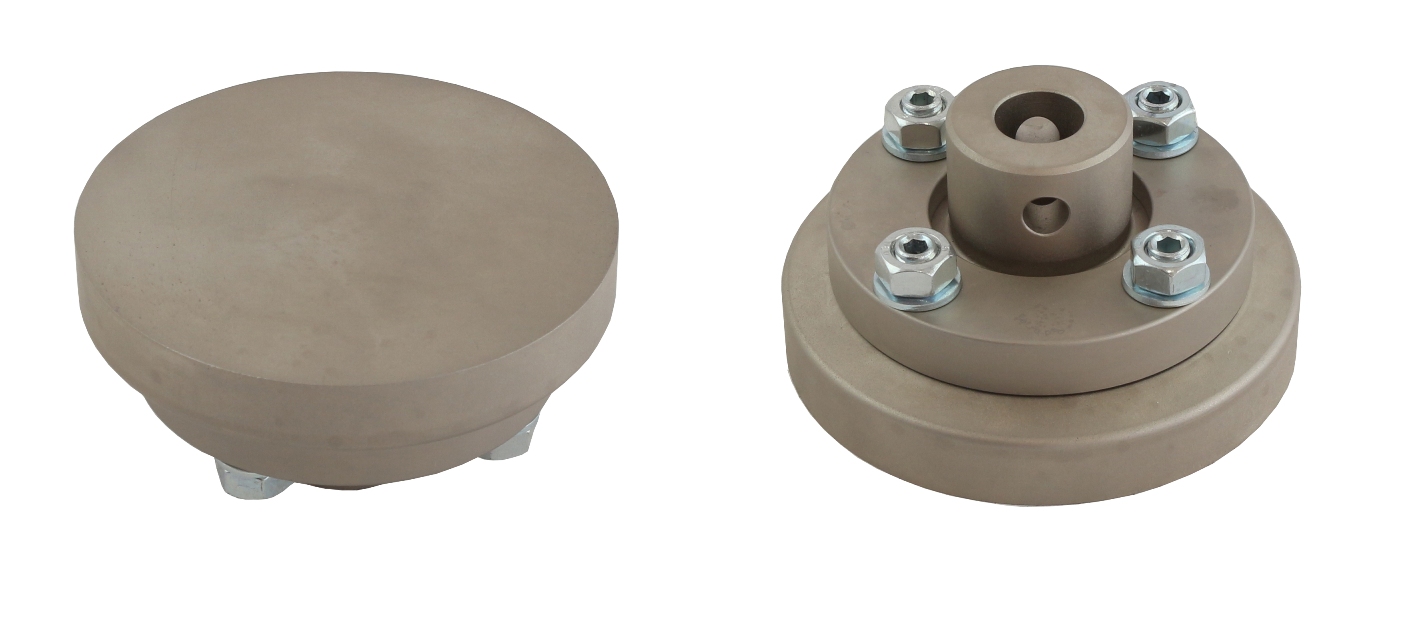

THS223k-P96-Af159 2022-06-06

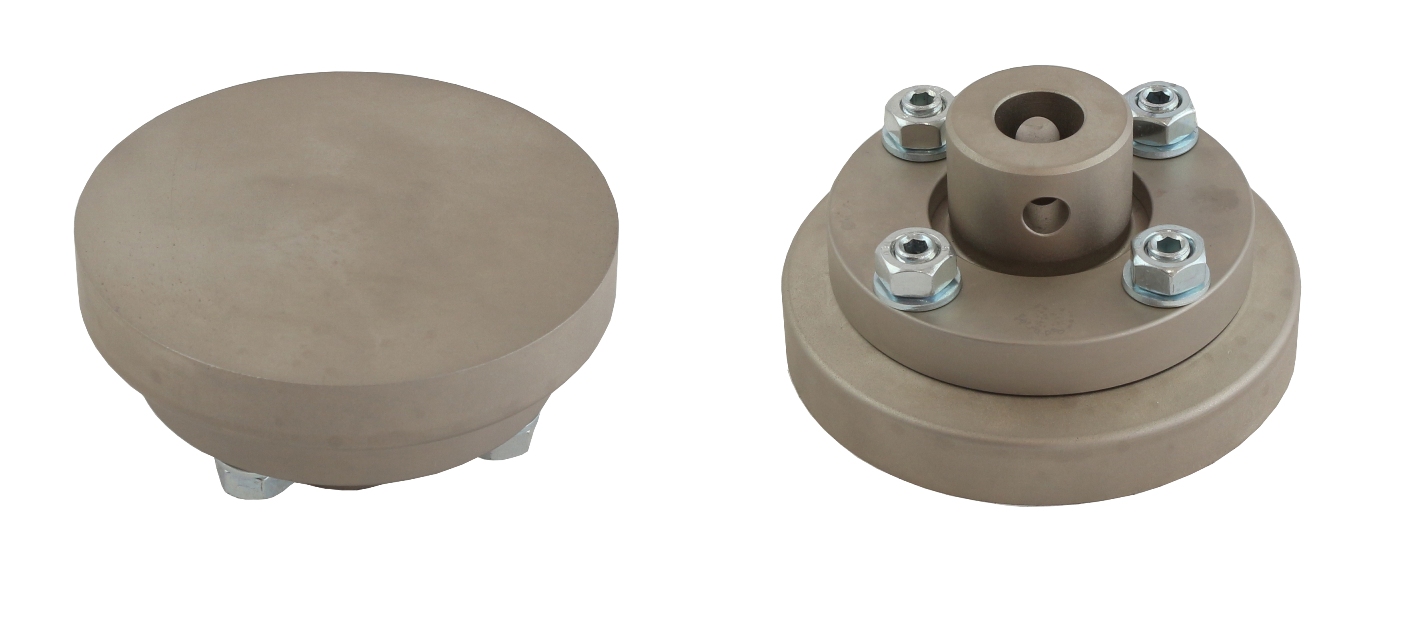

THS223k-96-Af159

Compression platen, Ø 96 mm

Spherically-seated, self-aligning and fixable

Max. load 20 kN

Steel, hardened, nickel-plated
Coupling Af159

THS223k-P96-Af20-x hqp 2022-06-06

THS223k-96-Af20

Compression platen, Ø 96 mm

Self-aligning and fixable, angle ±1.5°

Max. load 20 kN
Steel, hardened, nickel-plated
Coupling Af20

In stock

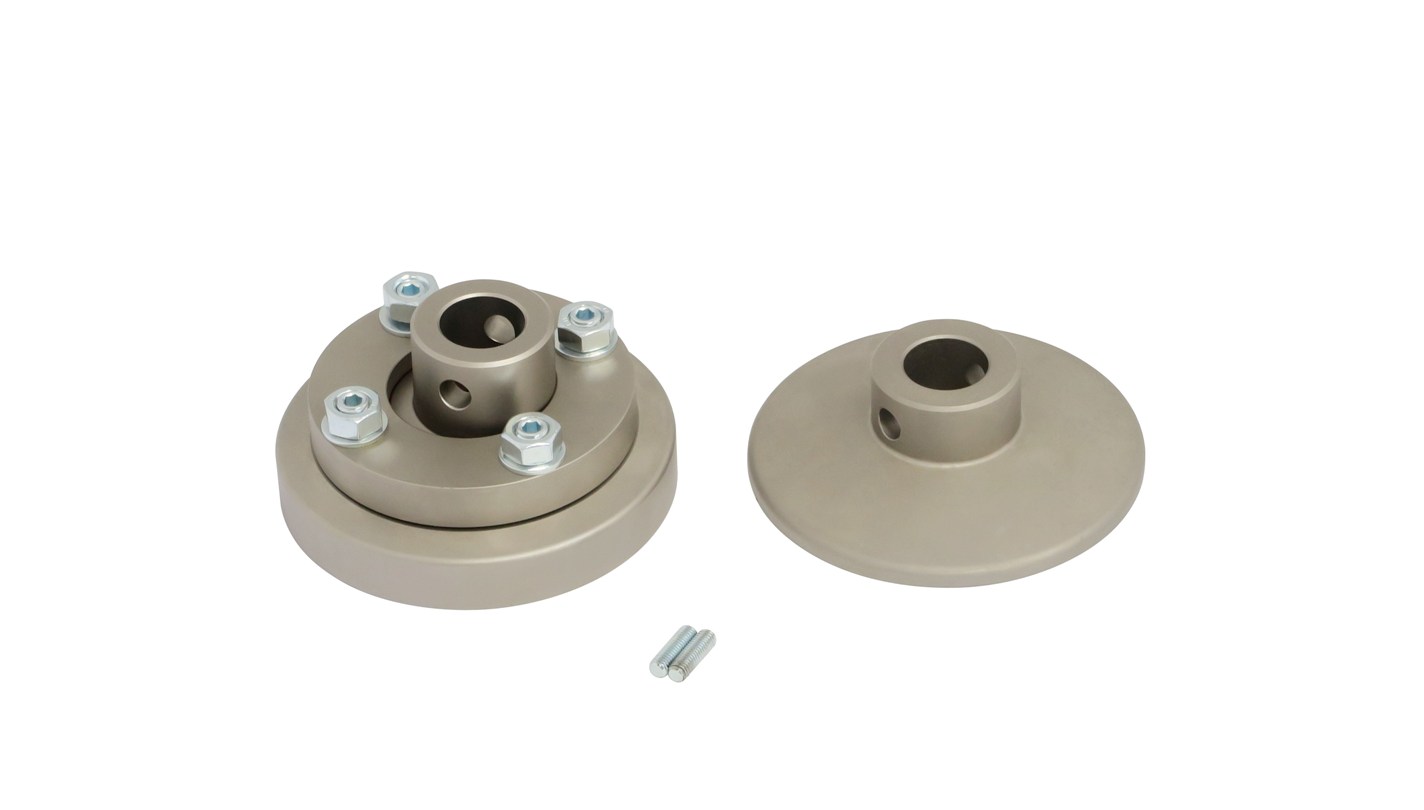

Description: Description: Description: Description: tn_THS223k-096-Af20-M5 +TH23-96-Af20-ST-M5

THS223k-096-Af20-M5
+
TH23-96-Af20-ST-M5

Special compression platens with additional threaded coupling M5

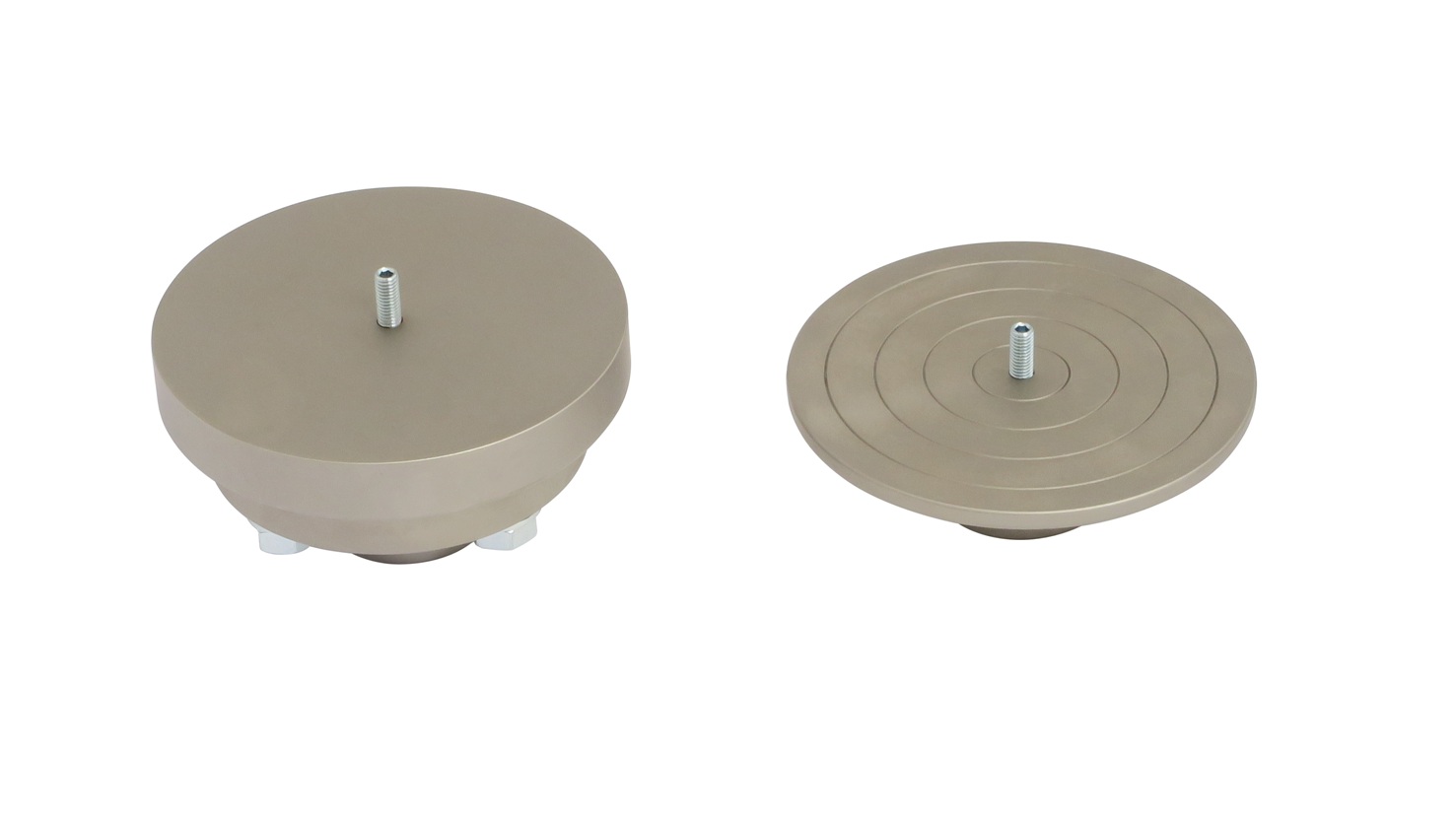

Description: Description: Description: Description: tn_THS223k-096-Af20-M5 +TH23-96-Af20-ST-M5-

THS223k-096-Af20-M5
+
TH23-96-Af20-ST-M5

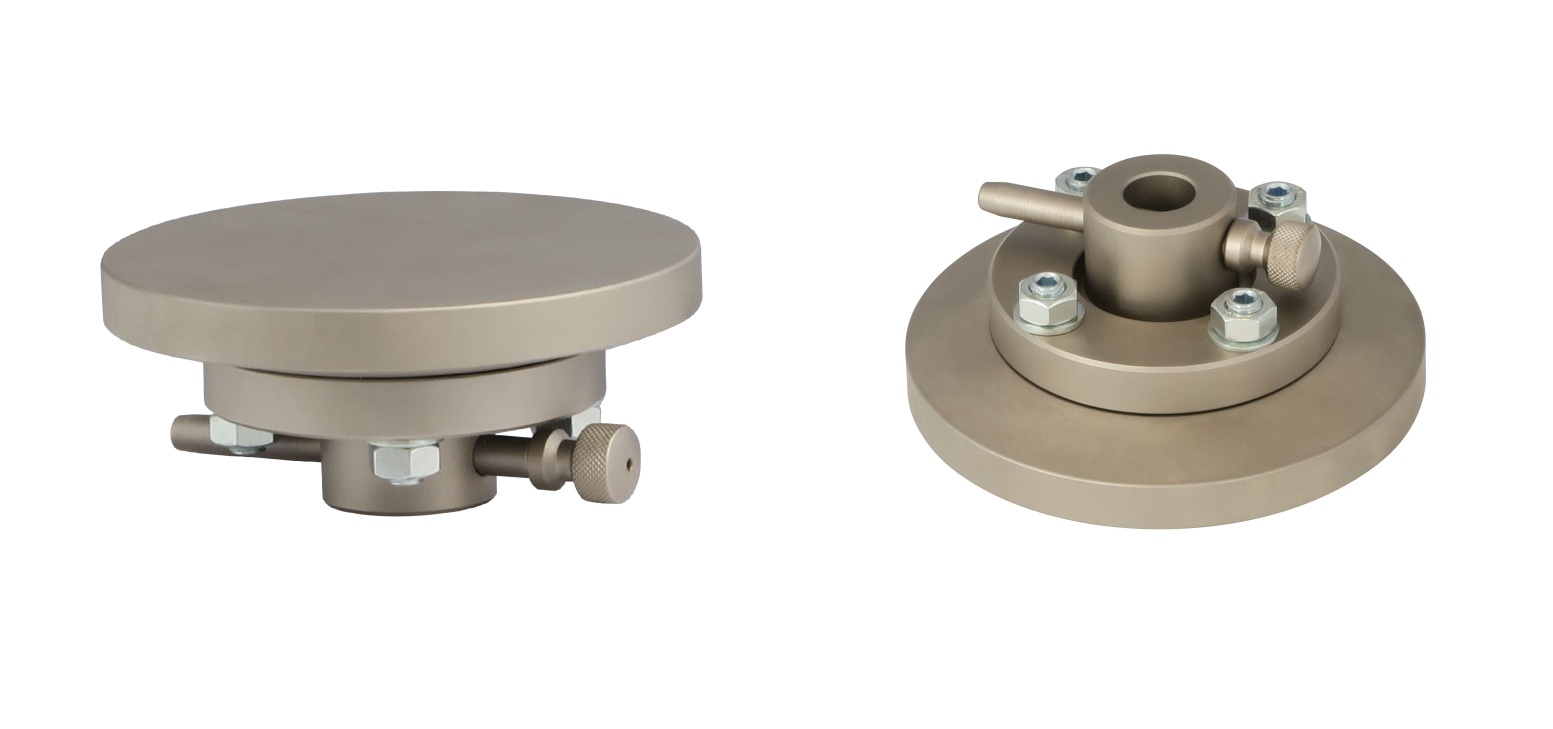

Description: Description: Description: Description: tn_THS223k-116-

THS223k-116-Af159

Compression platens, Ø 116 mm

Self-aligning and fixable, angle ±1.5°
Coupling Af159

In stock

THS223k-P116

In stock

THS223k-63.5x101.6-Af20 2022-02-19

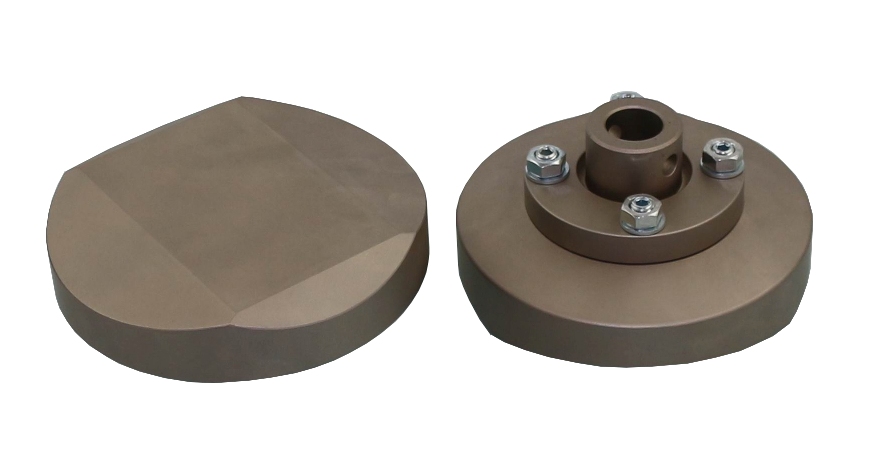

THS223k-63.5x101.6-Af20



Special spherically seated compression platen,

self-aligning and fixable, swivel angle ±1.5°

Compression surface 63.5x101.6 mm

Steel, 58HRC hardened, nickel coated

Max. load 20 kN

Temperature range: -70°C … +280°C
Coupling Af20

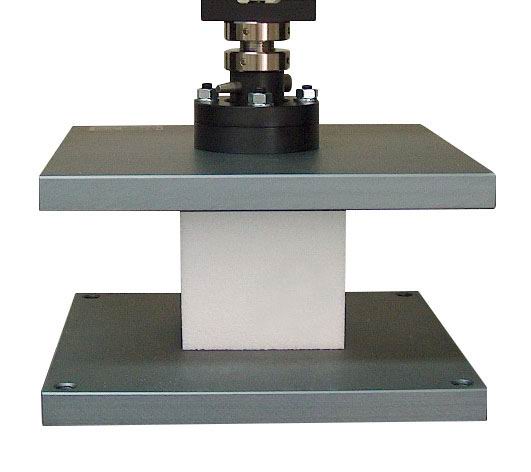

Description: Description: Description: Description: TH36-300 THS223k-300x300-Af159  self alignment adapter

THS223k-Af159-TH36

Rigid square platen with self-aligning intermediate platen with adapter.
The intermediate platen is mounted on the aluminium platen

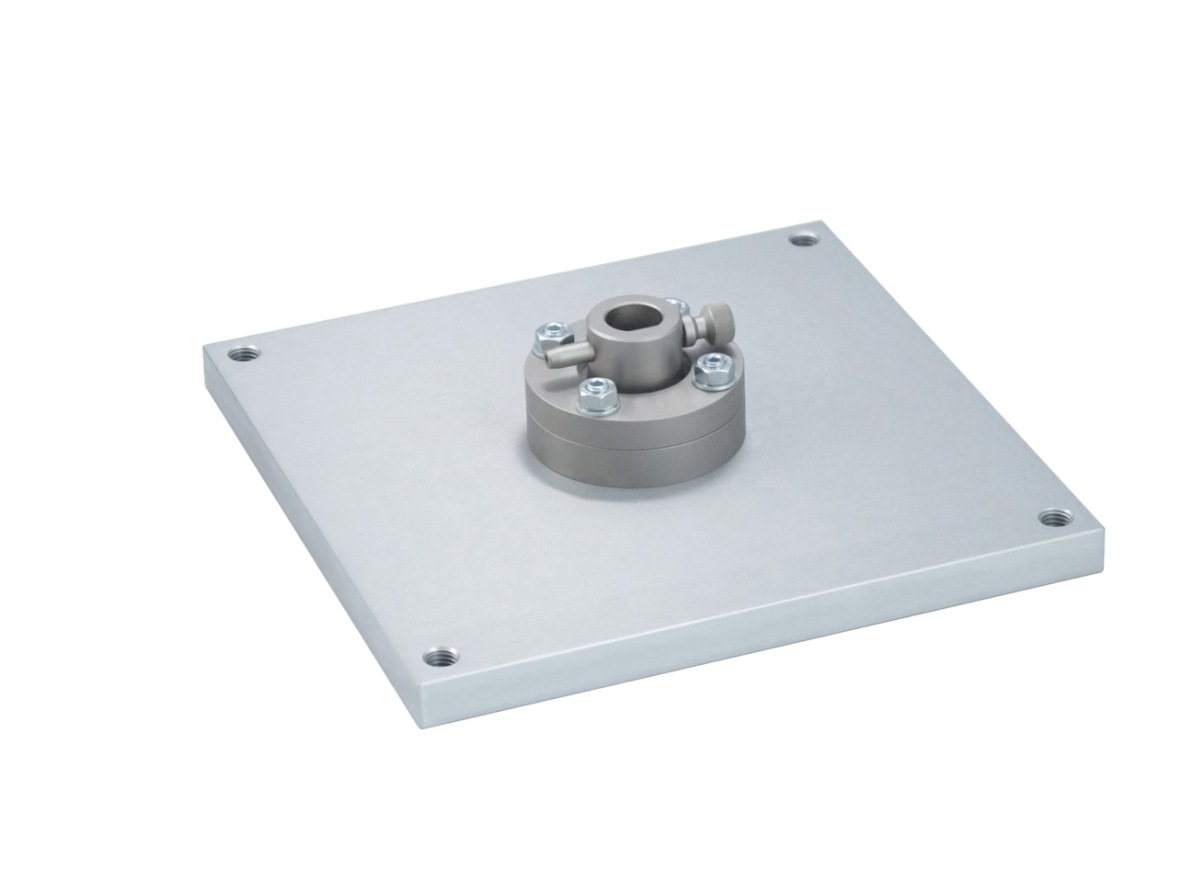

Description: Description: Description: Description: tn_TH36-250+THS223k-

TH36-250+THS223k

Description: Description: Description: Description: tn_TH36-250 + TH23 + THS223k-

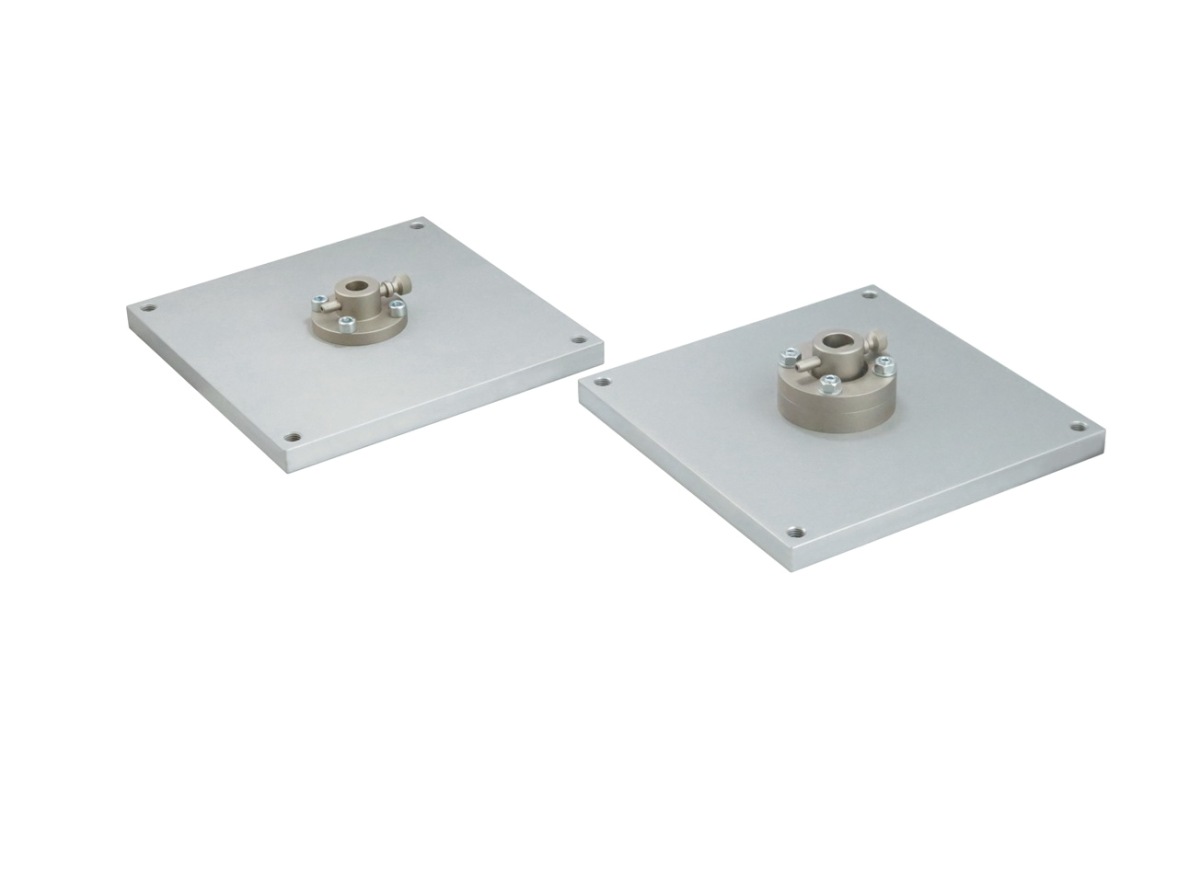

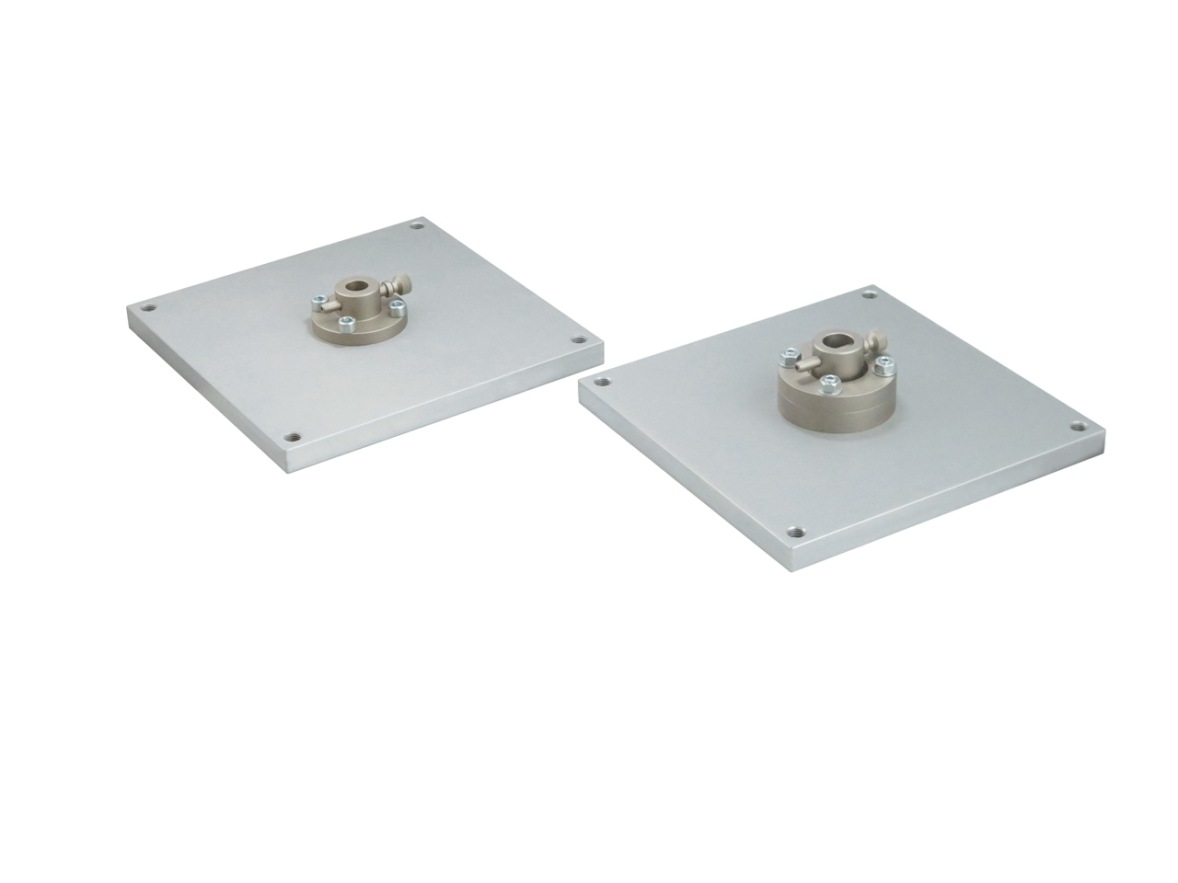

TH36-250+TH23+THS223k
