Temperaturkammern für Zugprüfmaschinen

Temperaturkammern für Zugprüfmaschinen

Chambers for Tensile Tester

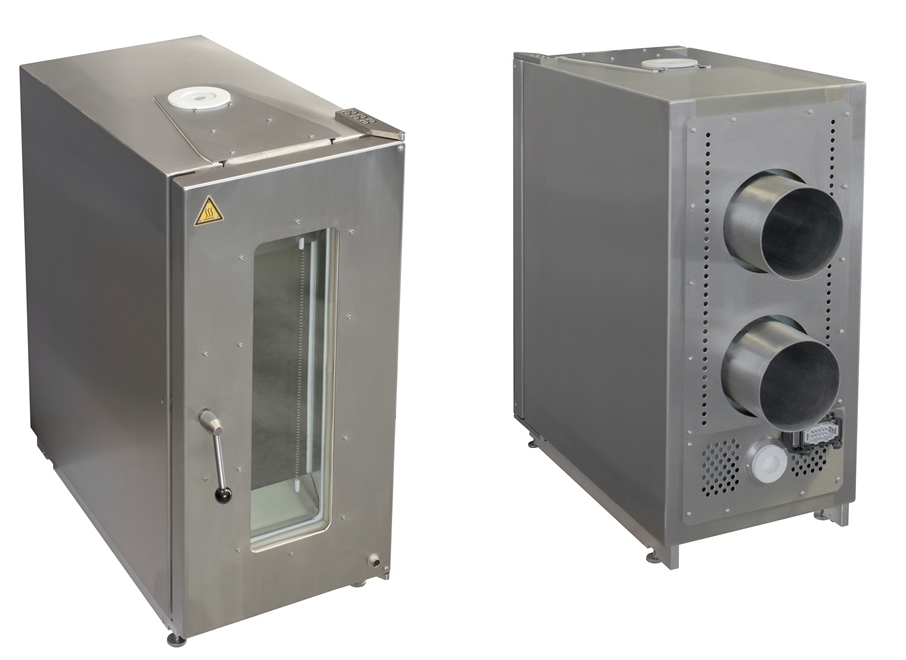

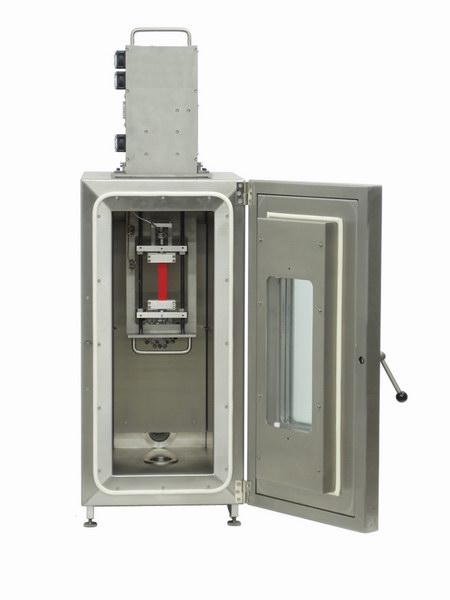

TH 2700 Temperaturkammer

Selbstragendes zweischaliges Gehäuse aus

rostfreiem Stahl V2a

geschweißt, Außenseiten sauber verschliffen und gebürstet

Ringheizstab 2.3 kW 220Volt

Temperaturbereich bis -80°C + 280°C

(optional-180°C bis 350°C)

Wärmeverteilung mit zentralem Umwälzgebläse, Umluftprinzip

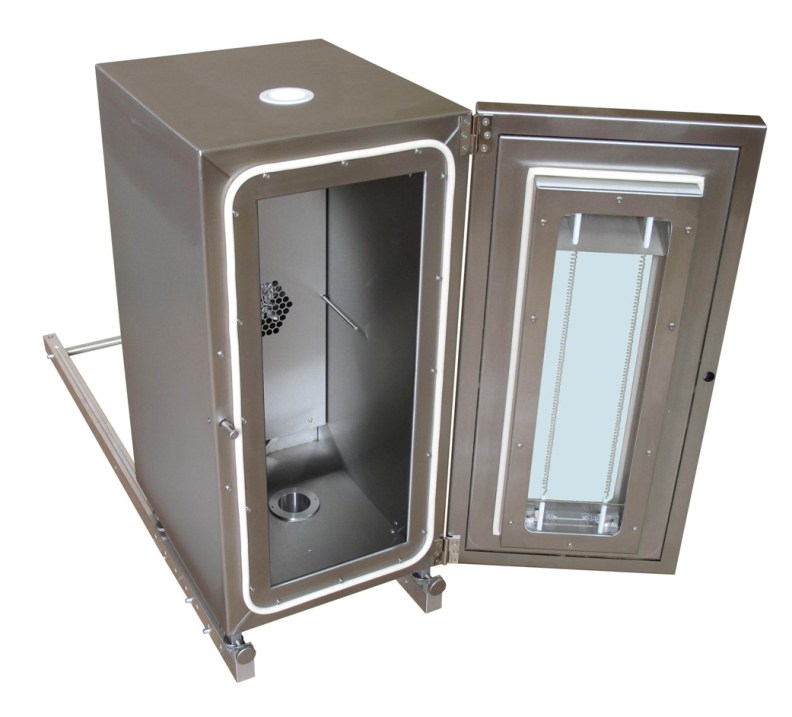

Fronttür 4 fach Verglasung beheizt mit 2 Heizspiralen

um ein Abdampfen der Vereisung zu ermöglichen

( optional Türbeleuchtung, Innenbleuchtung )

Durchführungen oben und unten mit V2a Buchsen innen Teflonbuchsen außen

50mm ( mit Reduktionsmuffe aus Teflon – 2 Halbschalen )

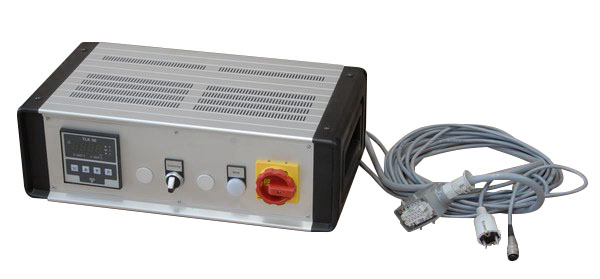

externer Temperaturregler selbstoptimierend, Anzeige 0.1°C

Standard TLK96 - PID selbst optimierend

( optional Omron mit RS232 RS485 oder Eurotherm mit RS485 )

19" Rack mit 4 m Kabel und Procomstecker 10 polig mit der Kammer

verbunden

Temperaturfühler (PT 100) 3 Leiter Technik

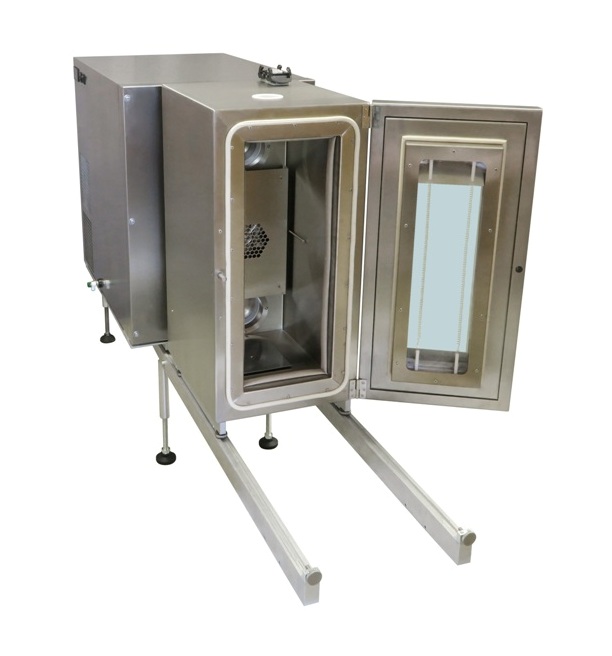

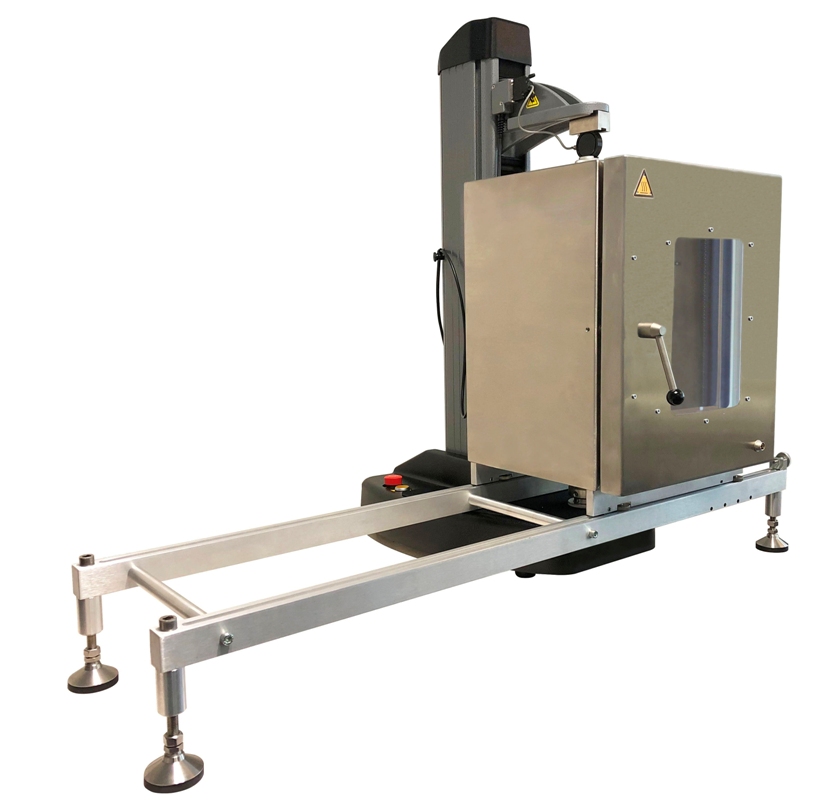

Untergestell aus Alu zum Hin- und Herschieben der Kammer

mit 2 Stützen

bei eingedrehten Stellfüßen steht die Kammer

auf Kugellagern und kann um ca 611 mm nach hinten verschoben werden

um einen Betrieb der Prüfanordnung ohne Kammer zu ermöglichen.

Aufheizgeschwindigkeit ca 15°/Minute ( von 20 auf 80°C ohne Spannzeug )

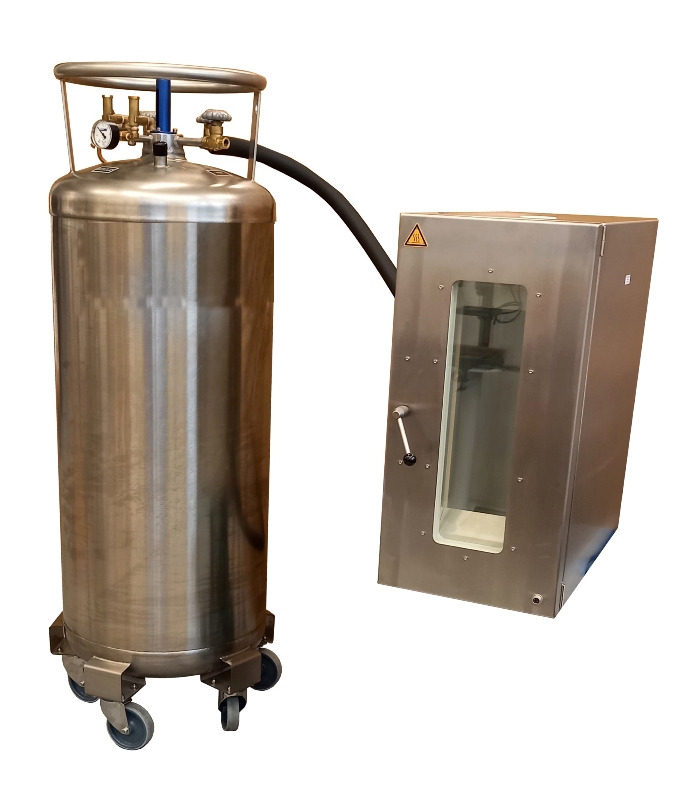

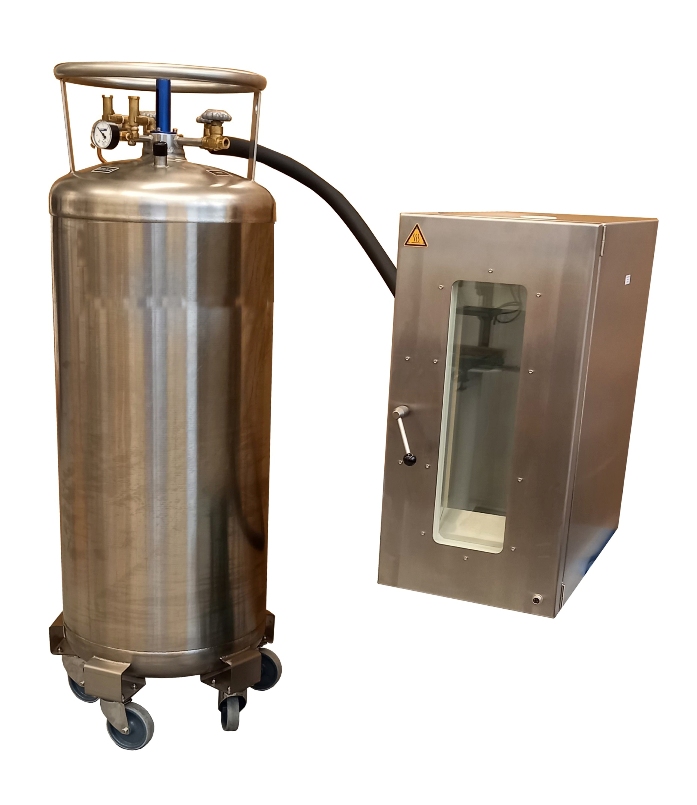

Kühlung erfolgt durch Einblasen von Flüssigstickstoff

mit einem reguliertem Magnetventil

zeitweise Vereisung des Innenglases beim Öffnen der Türen

ist nicht zu vermeiden kann jedoch mit den Heizspiralen abgedampft

werden

Stickstoffverbrauch ca 20 Liter um -80°C zu erreichen

Um -80°C zu halten ca 5 Liter pro Stunde

(ein Kompressor zur Kühlung ist nicht enthalten)

TH2700 Standardausführung komplett

Maße: Innen 220x220x580m

Außen: 360x480x766mm

Lieferzeit 2-3 Wochen

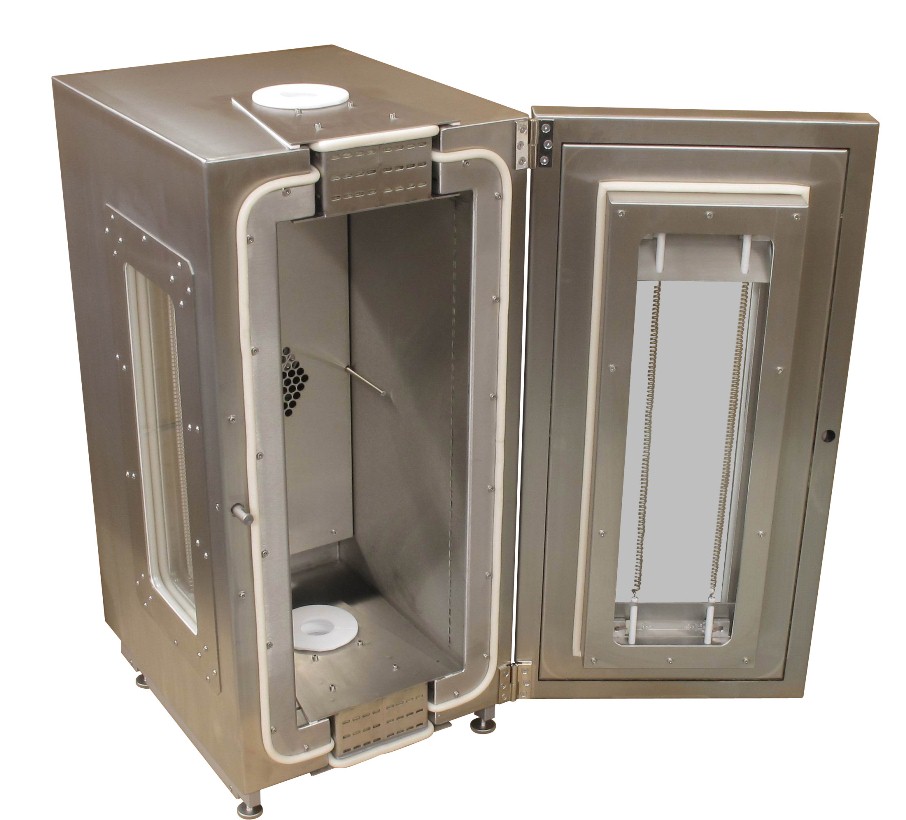

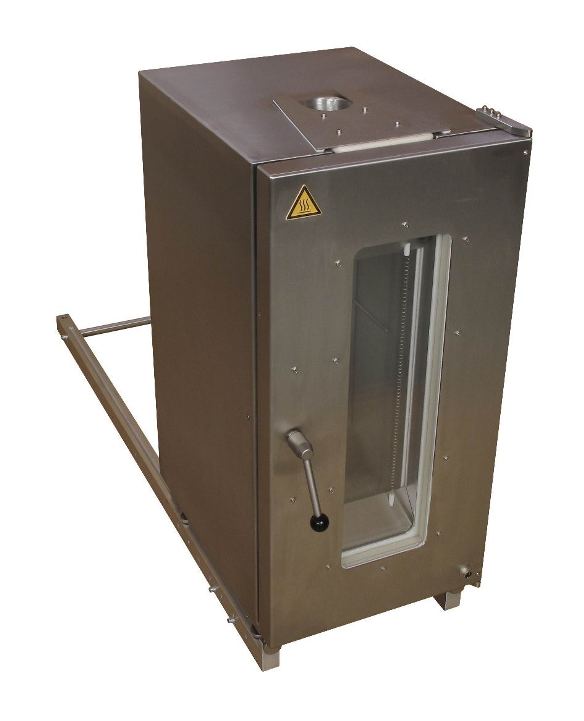

TH2700+Ek Version wie oben jedoch mit Einschubkeilen

Lieferzeit 2-3 Wochen

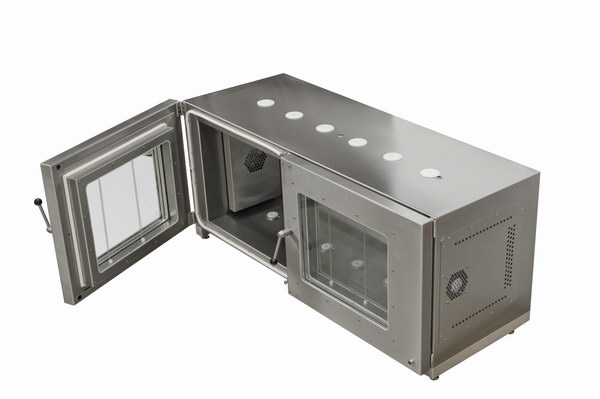

TK…-SX Sonderkammer mit Sonderabmessungen

wie oben beschrieben

Innen A x B x C (Breite x Tiefe x Höhe)

Lieferzeit 8 Wochen Lieferzeit

1/3 Anzahlung erforderlich

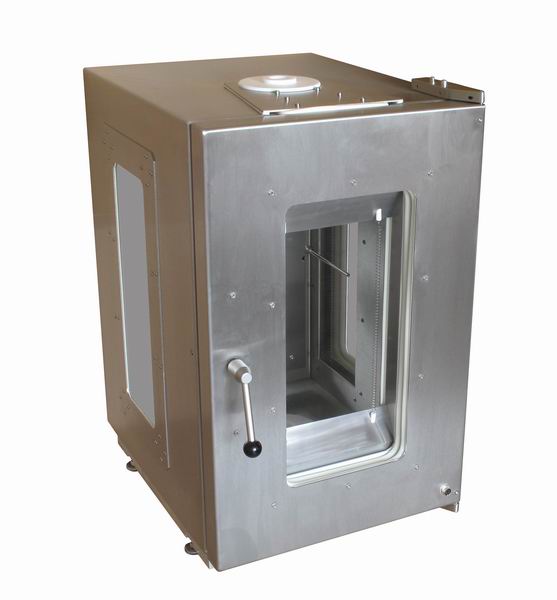

TK…-SX-EK wie Version SX jedoch zusätzlich mit Einschubkeilen

Wenn die Kammer mit eingebauten Spannzeugen verschiebbar sein
muss benötigt man Einschubkeile - Nachteil Mehrkosten, erhöhte thermische

Verluste, erhöhter Verzug der Kammergeometrie

Eventuell sind Sonderscharniere notwendig

Optionen

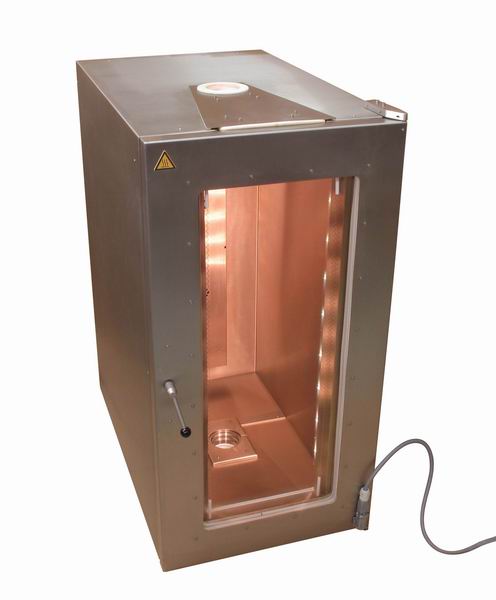

-Li Türbeleuchtung (alternativ zu Heizspiralen in der Tür )

-RS232 Regler mit RS232

-RS485 Regler mit RS485

-T350 erhöhter Temperaturbereich

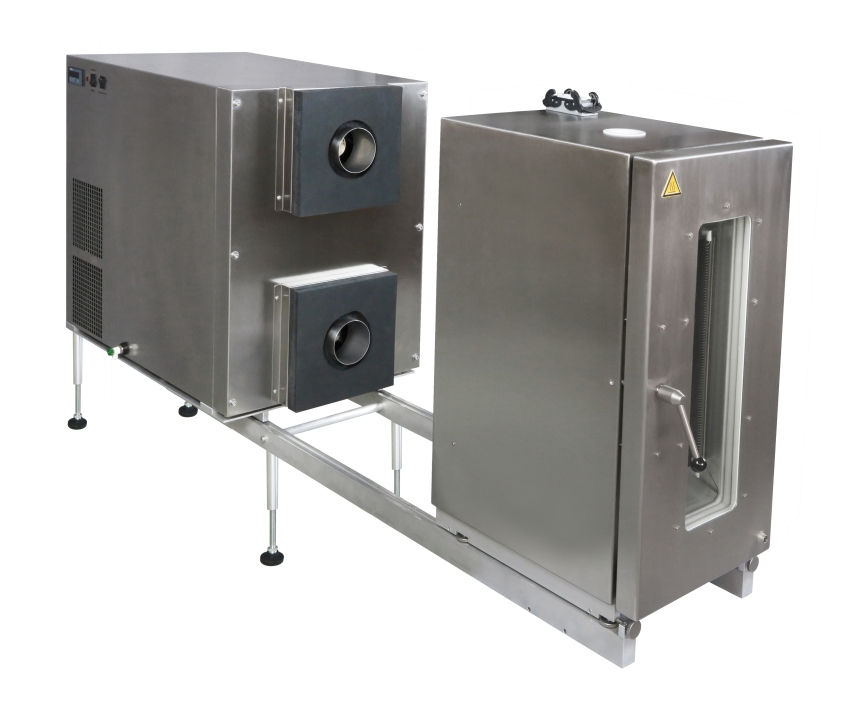

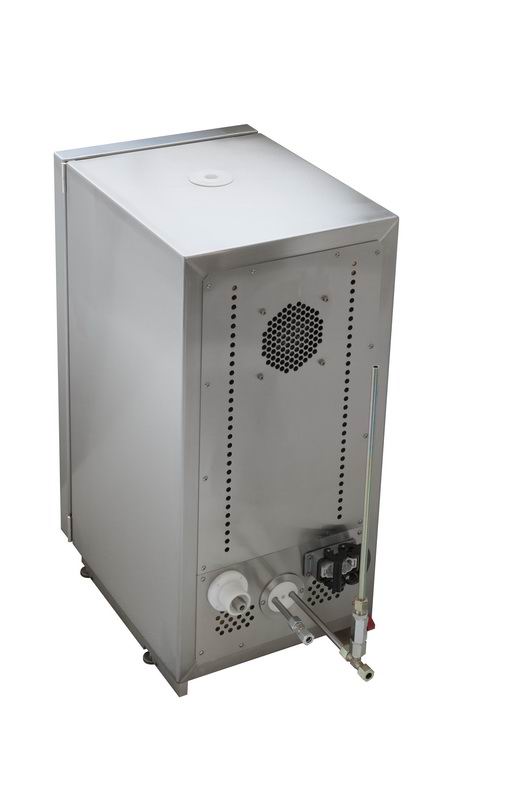

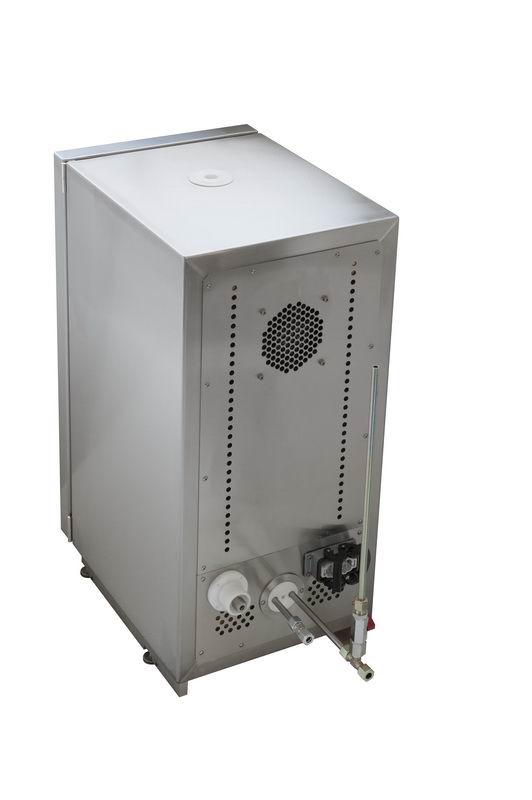

-WT Wärmetauscher

Zubehör Spannzeuge siehe www.grip.de z.B. TH175 + BP

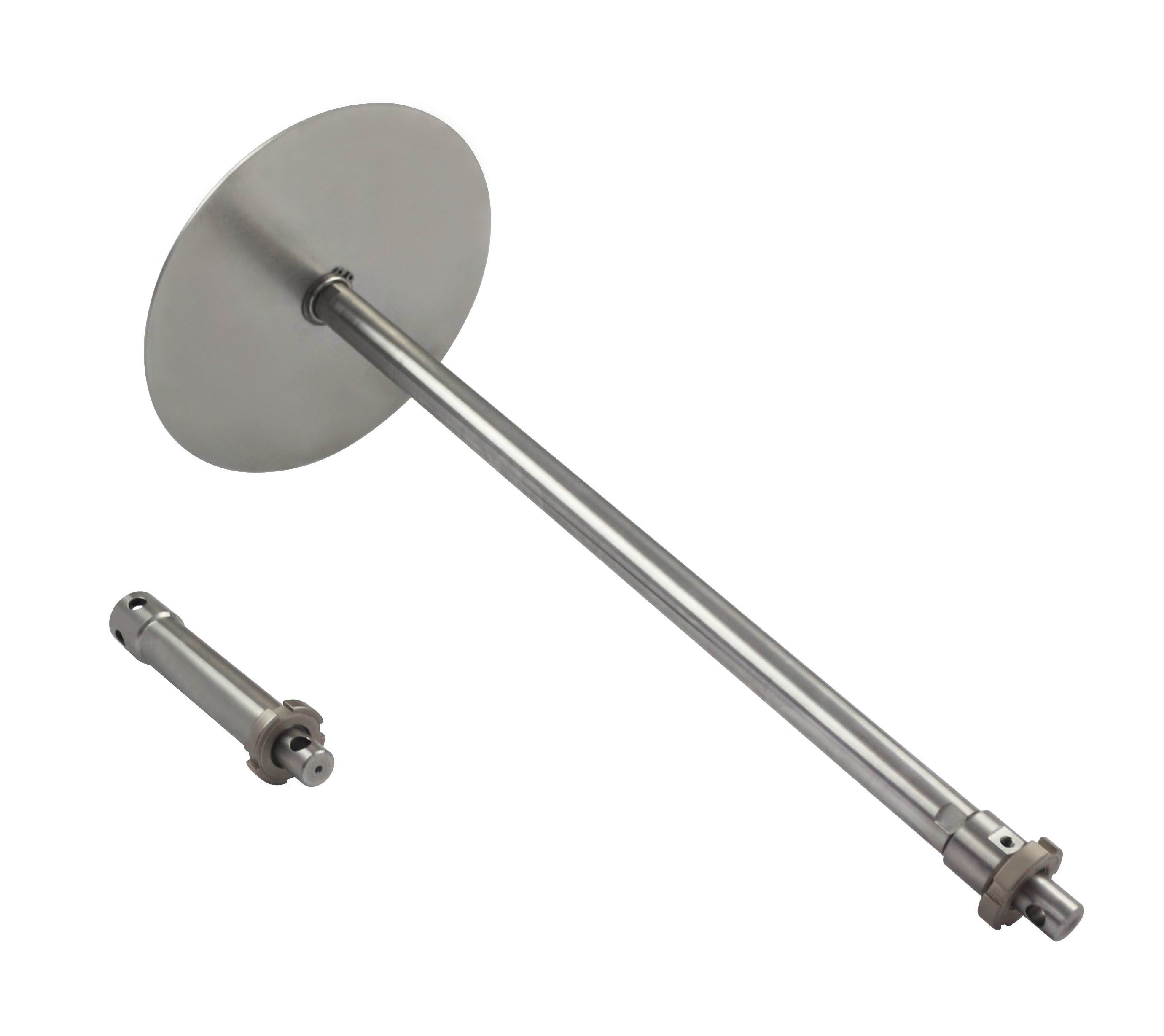

THS521- Zugstangen Edelstahlrohr mit Adapter

und Druckluftanschluss, Teflonschlauch im Inneren der Kammer

TH 2700 chamber for tensile tester

Made of stainless steel 2mm 1.4301

Surface melted, polished and brushed

Heating power 2.3 kW (220 Volt )

Range of temperature -80°C + 280°C (optional 350°C)

Air circulation with a centric blower

Front door contains 4 glass-platens;

Between inner glasplatens are heating elements to remove

Ice on the glass – ( optional light )

Up and downhole has a Teflon guide tube outside, V2a inside

We can add insert shells to reduce to a smaller diameter for the pullrods

External regulator 0.1°C Sika TLK96

(optional Omron RS232 or Eurotherm RS485, analog in and out )

19" Rack with 4 m cable and a solid plug on backside

Sensor PT 100

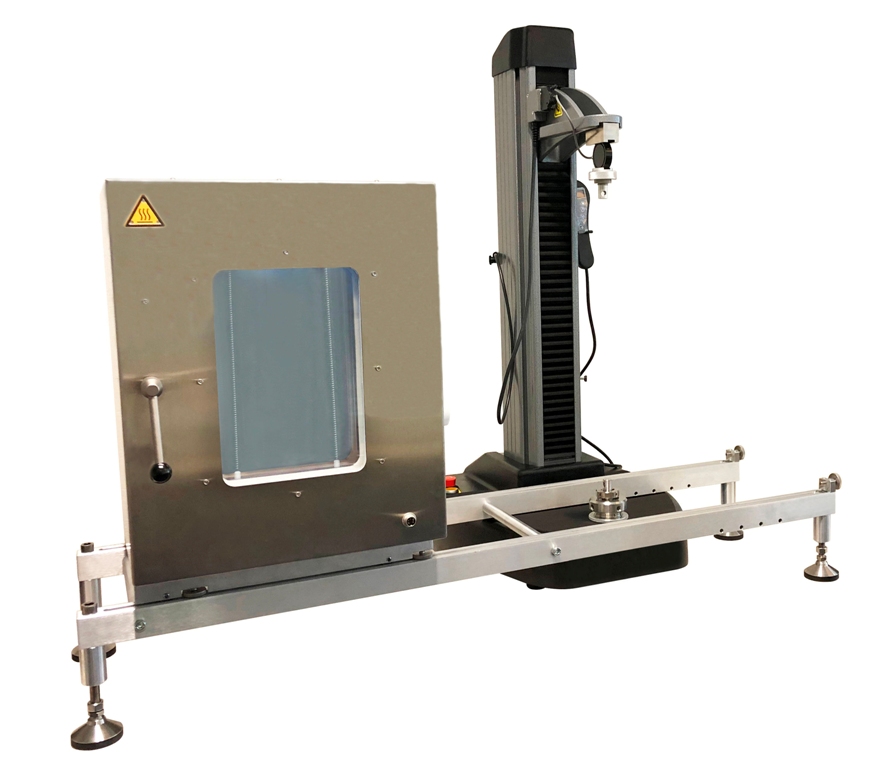

Frame to move chamber in and out of tensile tester

Heat up speed 15°C/Minute (between 20 and 100°C)

Cooling requires liquid nitrogen, which is controlled by a

Valvet on back side of chamber

To come down to -80°C 20 liter liquid air are requested

To keep -80°C 5 liter liquid air per hour requested

(It is also possible to use CO2 or cooled compressed air to cool)

TH 2700 standard size (delivery 14 days)

Dimensions inside 220x220x580 inside outside 360x480x766mm

TH2700-Ek like TH2700 but with inserts

TK-B-H-T Sondergröße

TH2700	Temperaturkammer Edelstahl -70°C bis + 280° C Umwälzlüfter, Ringheizstab, Fensterheizung, Magnetventil Stickstoffkühlung 4 fach Verglasung Innenmaße 220 x 220 x 580mm 70mm Wandstärke 220Volt 2300 Watt aus 2 mm V2a gebürstet mit Verfahrgestell und Temperatureglerbox	stainless steel chamber inside 220x220x580 mm; outside: 360x480x720mm (without feed) with temperature regulator magnetic valve for fluid N2 to cool 1,8 kW 220 Volt to heat, range -70°C to 280°C, window door heating to remove condensation;guide to move
TH2700+EK	Temperaturkammer wie oben Edelstahl jedoch mit Einschubkeilen	Chamber with inserts removable parts to allow chamber move back without dismounting the grips

TH2700-SY	Sonderausführung andere Tiefe, ansonsten wie oben Höhe und Breite wie oben so daß die Standardtüre verwendbar ist	stainless steel chamber special deepness, rest like TH2700 standard, standard door possible thickness 70mm Width and Height Door 90mm Backside 160mm
TH2700-Sz	Sonderausführung andere Höhe +- 200 mm Breite und Tiefe ansonsten wie oben	stainless steel chamber special height rest like TH2700 standard
TH2700-Sxyz	Sonderausführung andere Größe +- 200 mm in Breite, Tiefe und Höhe ansonsten wie oben	stainless steel chamber special dimensions rest like TH2700 standard
-WT	Wärmetauscher	heat exchanger
TH2700-Sxyz-Ek	Sonderausführung andere Größe +-200mm und Einschubkeile zum Herausfahren der Kammer aus der Zugprüfmaschine	stainless steel chamber special dimensions with removable insets rest like TH2700-Sx
-RS232	Omron Regler mit RS 232 oder RS485 Schnittstelle Mehrkosten	Omron with RS232 or RS485 Add cost
-ETH	Eurotherm Regler mit einer Option RS485 oder Analoger Sollwertvorgabe oder Analogenm Ausgang Mehrkosten	Eurotherm add cost
-Li	Option Türlicht + Türheizung Mehrkosten	Light and door heater
-T350°C	Option 350°C erhöhter Temperaturbereich Mehrkosten	T350° higher range
-T-180°C	Option -180°C Spezialventil erhöhter Temperaturbereich Mehrkosten	T-180° lower temperature range
-ESP	Enspiegelung der Gläser in der Tür	antireflex glases
-oR	ohne Regler	without Temperatur Controller Rack
THS521-158-Lxxx	Adapter für Kammer Zapfen 15.9mm Länge xxx=70-600mm	Adapter for Chamber 15.8/8mm eye distance Xxx=100..600mm
