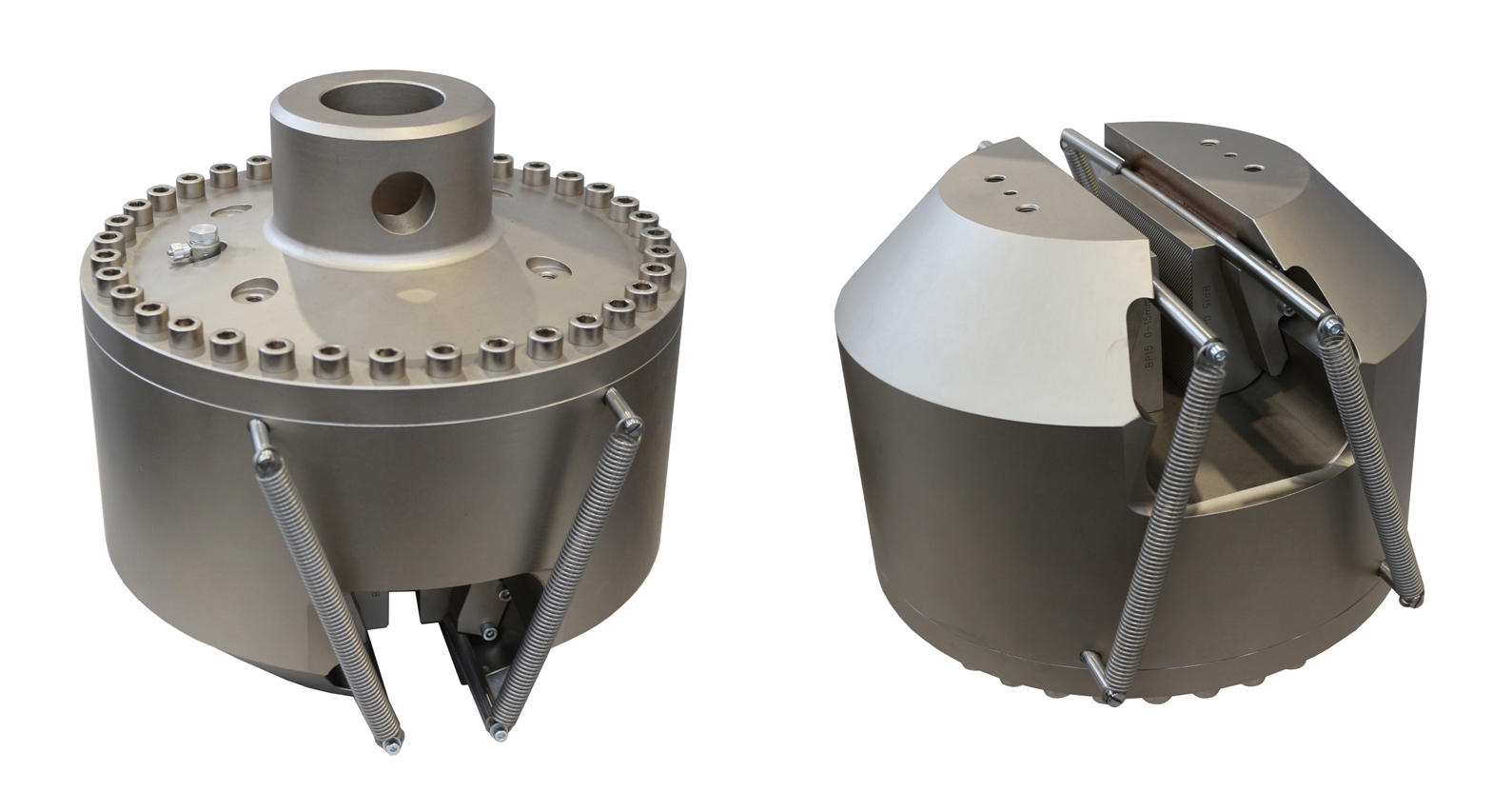

TH175 |
|
pneumatic
wedge
action grip centric movement pneumatisches Universeller Spannkopf zentrische Keilbewegung Hohe Spannkraft Selbstverstärkend für Kunststoff, Alu, Stahl, Verbundwerkstoffe wie glasfaserverstärktes Epoxydharz Versionen 10, 20, 50, 100kN |
|
|
Das Spannzeug TH175 ist ideal für
harte Proben und Anwendungen in der Temperaturkammer. Prinzip: ein großer Pneumatikkolben bewegt die
Keilbacken gegen den Prüfling. Durch die eingeleitete Zugkraft während der
Prüfung wird die Spannkraft weiter verstärkt Die Spannkraft liegt so beim 3 bis 5
fachen der Zugkraft. Damit können auch Proben mit niedrigem
Reibwert-koeffizienten sehr gut
gehalten werden. Bei Bedarf ist es möglich den Spanndruck mit Hilfe eines
Laborkompressors (TH216) auf 15 bar zu erhöhen. |
pneumatic wedge action
grip. Ideal for testing
elastomers, plastic, glasfiber sheets and films. Each grip features dual
acting jaw faces that move to the
centerline of the sample with air
pressure - assuring correct sample
alignment. |
|
|

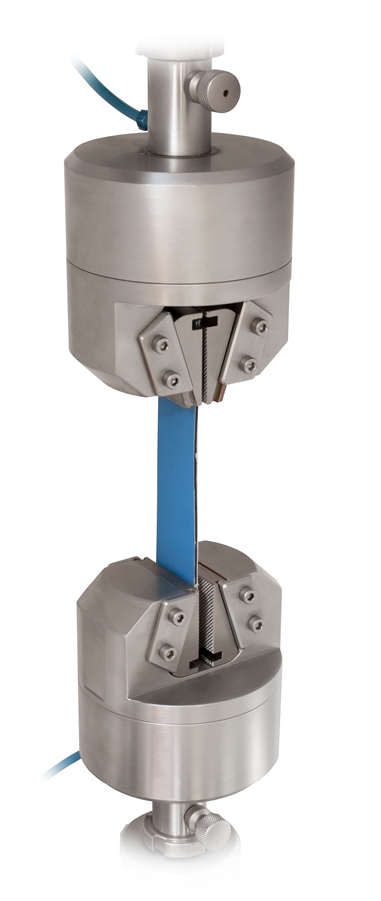

TH175-10 10kN |
|
|
Pneumatisches Keilspannzeug aus
Edelstahl auf 20kN Ø 90 mm Pneumatic wedge grips stainless
steel |
|
|

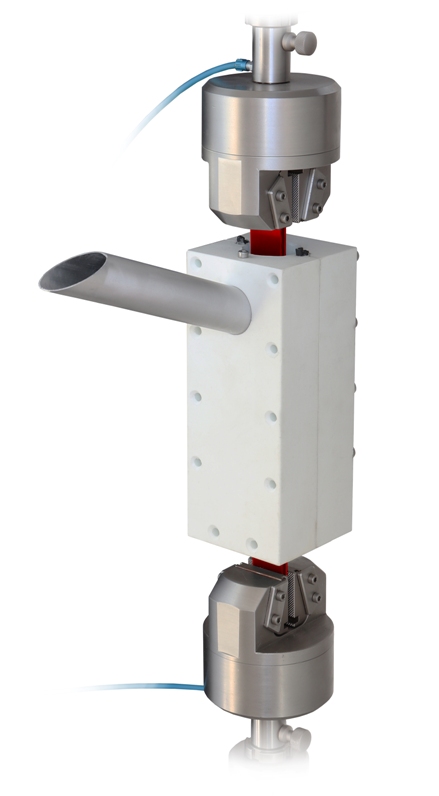

TH175-10-Af159+R200 10kN Mit
Adapterrohr 200mm lang Pneumatikanschluss
am Ende des Rohrs ideal für
den Einsatz in einer Temperaturkammer Druckluft
wird via Zugrohr zugeführt With
connection tube Stainless Steel 200mm
long and a female connection to Tensile
Tester 5/8” With a
pneumatic connection at the end of the tube |
|
|
TH175-10 Mit Zugstangen |
|
|
TH175-10-BD Diamantbacken 30 x 40 mm, Probendicke von 0-6 mm Diamond jaws for hard foils |
|
|
|
|
|

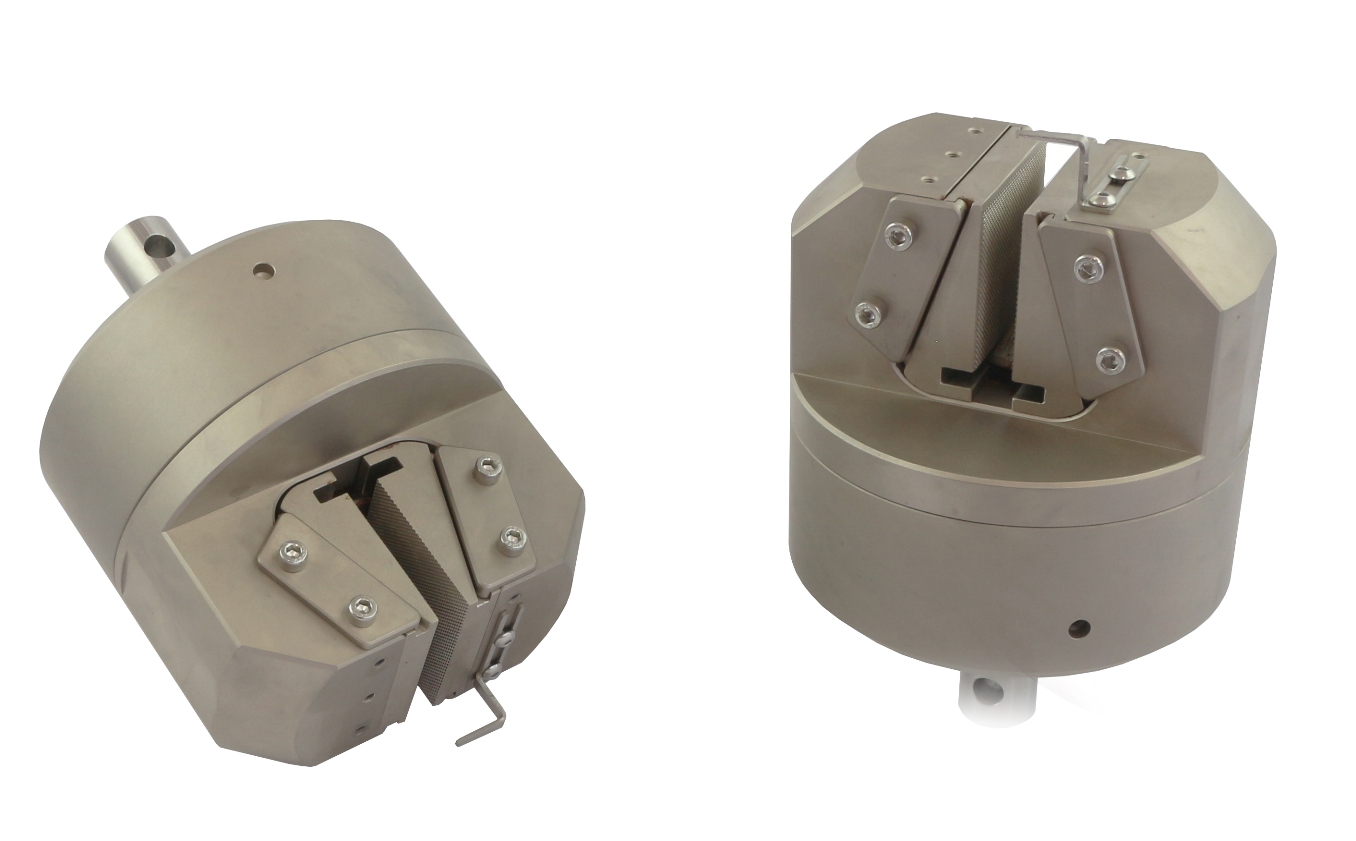

TH175-20 20kN |
|
|
|
|
|
Pneumatisches Keilspannzeug 20 kN Pneumatic wedge grip 20kN |
|
|
|
|
|

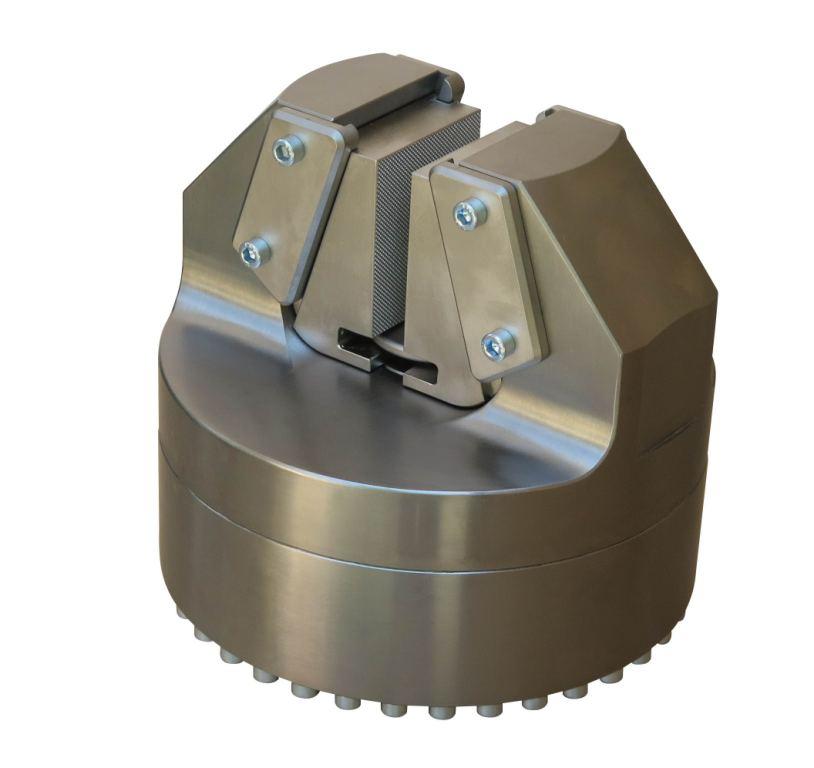

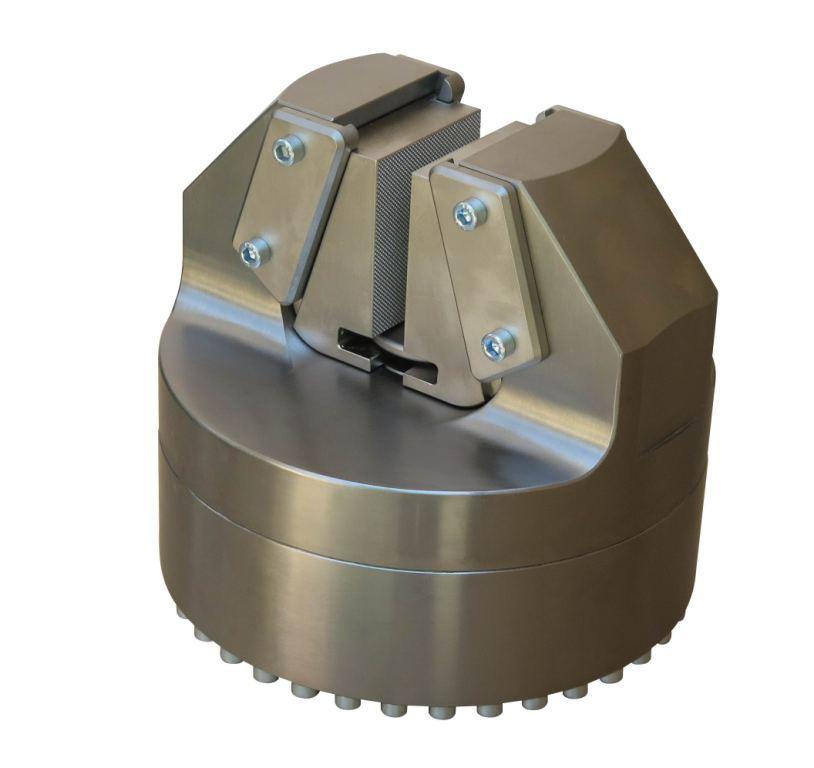

TH175-50 50kN |
|
|
Pneumatisches Keilspannzeug 50 kN Pneumatic wedge grip 50kN |
|
|
|
|
|

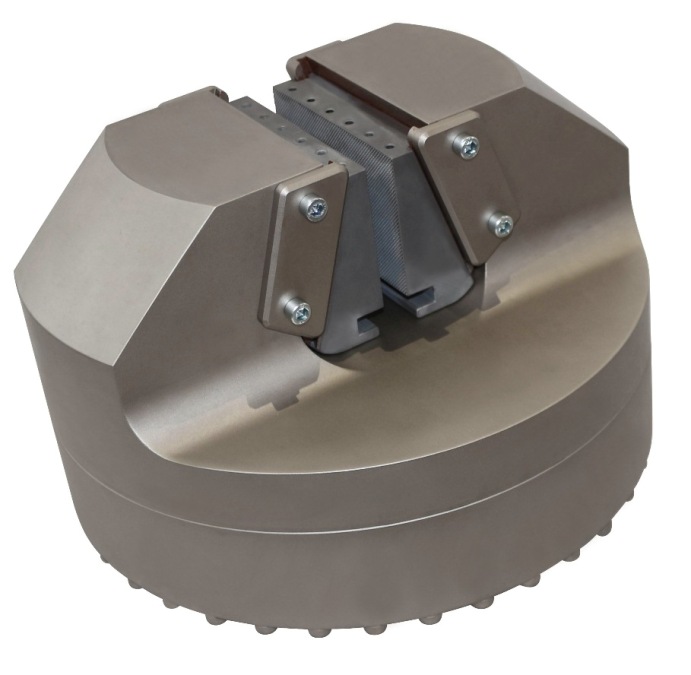

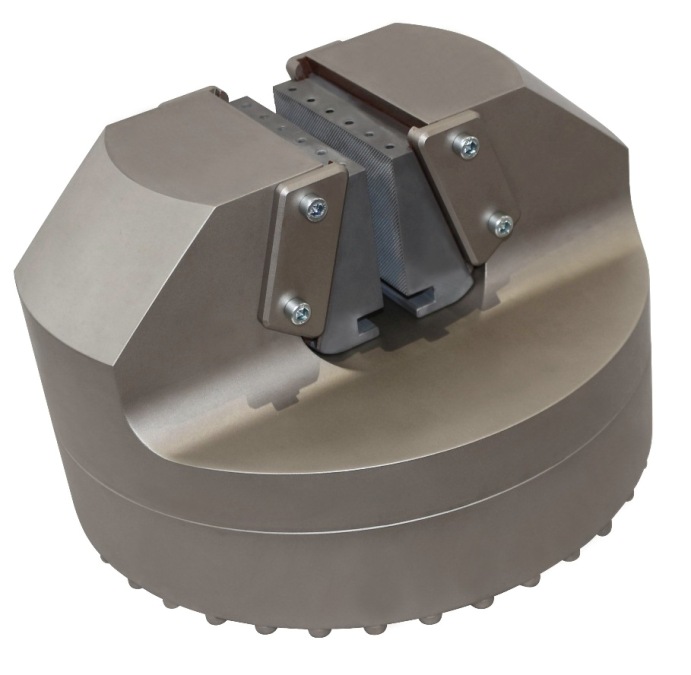

TH175-100 100kN |
|
|
pre keeping force without tension
56 kN at 7 bar with TH216 ( 15 bar ) 120kN keeping force with tension of 50kN
133kN at 7 bar Die Spannkraft des TH175-100 ohne
Zugkraft beträgt 56 kN (bei 7 bar). Durch die Keilwirkung erhöht sich die
Spannkraft bei Zug. Bei 100kN Zuglast ist die Spannkraft hier ca 210 kN Mit dem Kompressor TH216 (15bar) kann man die Spannkraft auf 120kN
erhöhen. Durch die Keilwirkung erhöht sich die
Spannkraft bei Zug. Bei 100kN Zuglast ist die Spannkraft 280 kN |
|
|

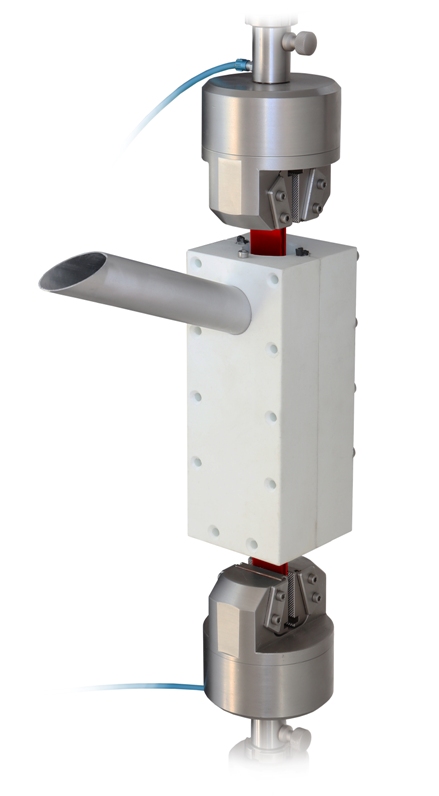

TH175-100-Af50-Ni-T250°C Nickeled with special Adapter for
chamber vernickelt mit Zugstangen für
Temperaturkammer |
|
|
|
|
|
Zubehör Accesoires |
|
Ventile |
|
|
Kompressor 15 bar |
|
|
|
|
|
|
Videos |
|
http://www.youtube.com/watch?v=XZCjwk9uOA0 |
Blechprüfung Punktschweißverbindung steel foil test |
|
http://www.youtube.com/watch?v=nso31wvw55s |
Fiberglas Fiberglas test |
|
|
|
|
|
